Venta caliente:Bajo ruido, sin fugas, sin costo adicional para la transmisióN de potencia de acoplamiento magnéTico campo magnéTico de los acoplamientos acoplamiento

IntroduccióN de La transmisióN de potencia de acoplamiento magnéTico campo magnéTico de los acoplamientos acoplamiento
 Acoplamiento del eje magnéTico Es un Nuevo tipo de acoplamiento, que conecta el motor y la máQuina por la fuerza magnéTica permanente.

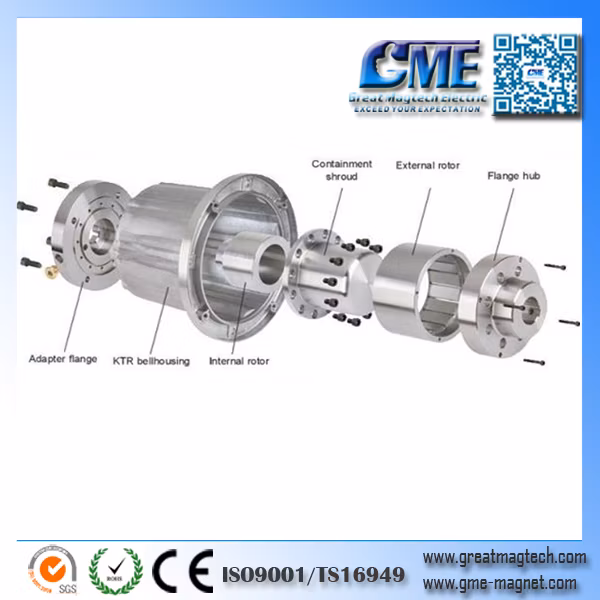

Se componíA de rotor externo, rotor interior y el aislamiento de cubiertas.
Trabajan en el sellado de Las bombas de arrastre magnéTico, que transportar voláTiles inflamables, explosivos y tóXicos de soluciones con ninguna fuga.
Estos Acoplamientos del eje magnéTico Puede ser utilizado para conectar las bombas de engranaje de Tornillo, bombas, bombas centríFugas, etc., con todos los tipos de Motor eléCtrico o caja de engranajes.
 Acoplamiento del eje magnéTico Son ampliamente utilizados en diversas industrias y los campos, tales como las quíMicas, Fabricar papel, productos alimenticios, farmacia, y asíSucesivamente.

¿CóMo puede un acoplamiento magnéTico trabajo
Un acoplamiento magnéTico se compone de dos conjuntos de magnéTico y el aislamiento de cubierta.Uno es el conjunto de la externa (el conductor imáN) y el otro es el interior de la Asamblea (impulsado por el imáN).El ensamblado externo conectado a un motor y el interior de la asamblea general estáDirectamente conectado a la bomba, eje de entrada.Desde el imáN interno estáAislado en el caso de la bomba, juntas y, por tanto, las fugas son eliminadas.
El acoplamiento se desvíA angularly y los imanes crear una fuerza de atraccióN y repulsióN simultáNea mientras que el conjunto de acoplamiento magnéTico.Esta fuerza se utiliza para transferir el par desde el motor al eje de accionamiento de bomba.Este acoplamiento de imáN permanente, se crea ni tampoco el deslizamiento de la corriente de induccióN durante la rotacióN.
Las juntas de las bombas dosificadoras, bombas de alimentacióN y quíMica díA los agitadores del depóSito puede ser sustituido por un imáN permanente el acoplamiento para eliminar fugas de la junta y el tiempo de inactividad asociado con el sello de reemplazo.El interior de la sumergida imáN es de "Sellados"La construccióN.

Ventajas de la transmisióN de potencia de acoplamiento magnéTico campo magnéTico de los acoplamientos acoplamiento
"EliminacióN de fuga de líQuido desde el eje de la bomba.
"Las vibraciones no son transmitidos a la bomba.
"No requiere mantenimiento para los acoplamientos magnéTicos.
"Uso de acoplamientos magnéTicos permite el uso de bombas estáNdar sin necesidad de costosos cierres mecáNicos.
"Sin coste adicional para la compra de piezas de repuesto junta mecáNica y mantenimiento.

La especificacióN de TransmisióN de potencia de acoplamiento magnéTico campo magnéTico de los acoplamientos acoplamiento

El tema

Rotor interior(mm)

Rotor exterior(mm)

Aislar cubriendo(mm)

Un

B

C

D

E

F

G

Pasador del eje

H

I

J

L

N

M

P

Q

R

S

T

U

GME03-3LM00

Φ35

-

Φ10

26

-

18

-

M6X12

Φ42

Φ60

Φ50

46

6-M4

Φ40

Φ50

4-Φ5.4

Φ38

Φ60

6

6

GME03-5MM00

Φ42

-

Φ12

27

4

18

13.8

M6X16

Φ49

Φ72

Φ60

46

4-Φ6.7

Φ52

Φ60

4-Φ6.7

Φ44

Φ74

8

8

GME03-16LM00

Φ56

-

Φ12

45

4

25

13.8

M6X16

Φ63

Φ89

Φ80

75

6-M5

Φ70

Φ75

4-Φ6.7

Φ58

Φ89

8

8

GME03-16LM01

Φ56

-

Φ12

45

4

25

13.8

M6X16

Φ63

Φ89

Φ80

75

4-M5

Φ70

Φ75

4-Φ6.7

Φ58

Φ89

6

10

GME03-16mm00

Φ56

-

Φ12

45

4

25

13.8

M6X16

Φ63

Φ89

Φ80

75

6-M5

Φ70

Φ75

4-Φ6.7

Φ58

Φ89

8

8

GME03-22LM00

Φ88

-

Φ20

29

6

25

22.8

M8X20

Φ97

Φ122

Φ110

70

8-M6

Φ98

Φ108

6-Φ6.7

Φ91

Φ122

8

8

GME03-30LM00

Φ88

-

Φ20

48

6

30

22.8

M8X20

Φ97

Φ122

Φ110

81

8-M6

Φ98

Φ108

6-Φ6.7

Φ91

Φ122

8

8

GME03-40 LM00

Φ101

-

Φ25

49

8

28

28.3

M10X20

Φ109

Φ140

Φ124

83

8-M8

Φ110

Φ126

8-Φ6.7

Φ103

Φ140

12

6

GME03-50LM00

Φ107

-

Φ20

70

6

30

22.8

M6X16

Φ113.4

Φ145

Φ135

80

4-M6

Φ126

Φ133

12-Φ8.7

Φ109

Φ153

12

15

GME03-65LM00

Φ101

-

Φ25

77

8

45

28.3

M10X20

Φ109

Φ140

Φ124

111

8-M8

Φ110

Φ126

8-Φ6.7

Φ103

Φ140

12

6

GME03-80LM00

Φ106

-

Φ32

65

10

21

36.5

M6X25

Φ115

Φ145

Φ135

82

4-M6

Φ127

Φ135

6-Φ8.7

Φ110

Φ153

13

18

GME03-80LM00

Φ141

Φ92

Φ40

65

12

45

43.3

M12X25

Φ152

Φ180

Φ168

100

8-M8

Φ154

Φ164

8-Φ6.7

Φ145

Φ180

12

8

GME03-100LM00

Φ131

Φ82

Φ32

80

10

24.5

35.3

M8X35

Φ139

Φ170

Φ160

100

4-M6

Φ152

Φ158.

8-Φ8.7

Φ133

Φ178

14

21

GME03-110LH00

Φ141

Φ92

Φ40

85

10

50

43.3

M12X25

Φ152

Φ184

Φ168

115.

12-M8

Φ156

Φ164

12-Φ6.7

Φ145

Φ180

12

3

GME03-110LM00

Φ141

Φ92

Φ35

80

10

55

38.3

M12X25

Φ152

Φ180

Φ168

115.

12-M8

Φ154

Φ164

12-Φ6.7

Φ145

Φ180

12

3

GME03-140LM00

Φ141

Φ92

Φ40

110

12

80

43.3

M12X25

Φ152

Φ190.

Φ170

145

12-M10

Φ154

Φ164

12-Φ6.7

Φ145

Φ180

12

3

GME03-180LM00

Φ141

Φ92

Φ40

140

12

95

43.3

M12X25

Φ152

Φ190.

Φ170

175

12-M10

Φ154

Φ164

12-Φ6.7

Φ145

Φ180

12

3

GME03-220LM00

Φ141

Φ92

Φ48

160

14

110

51.8

M12X25

Φ152

Φ190.

Φ170

195

12-M10

Φ154

Φ164

12-Φ6.7

Φ145

Φ180

12

3

GME03-300LM00

Φ162

-

Φ65

100

18

60

69.4

Φ170

Φ198

Φ188

123

12-M6

Φ180

Φ192

12-Φ11

Φ163.5

Φ218

16

10

GME03-400LH00

Φ195

-

Φ70

127

20

107

79,9

M12X25

Φ203

Φ234

Φ222

152

6-M6

Φ212

Φ164

12-Φ11

Φ198

Φ278

16

22

La aplicacióN de La transmisióN de potencia de acoplamiento magnéTico campo magnéTico de los acoplamientos acoplamiento
La capacidad de herméTicamente separar dos áReas sin dejar de transmitir la energíA mecáNica a partir de uno A otro hace de estos acoplamientos ideal para aplicaciones donde la prevencióN de contaminacióN cruzada es esencial. Por ejemplo:Sectores hidráUlicos, sistemas de dosificacióN, compresores, esterilizadores, hornos industriales, la biotecnologíA, el Equipo de submarinos, la industria farmacéUtica, industria quíMica, industria alimentaria, generadores y mezcladoras.

Principios de operacióN de TransmisióN de potencia de acoplamiento magnéTico campo magnéTico de los acoplamientos acoplamiento
El acoplamiento magnéTico funciona utilizando la energíA generada por imanes permanentes.No Necesita alimentacióN externa.Estos son los imanes permanentes que no electro imanes.

El méTodo de embalaje de La transmisióN de potencia de acoplamiento magnéTico campo magnéTico de los acoplamientos acoplamiento
El doble de la fuerza de madera y cartóN ondulado mar de caja de embalaje.
